Dlaczego pionowe ramy regałów paletowych decydują o stabilności całej konstrukcji

W dynamicznym środowisku magazynowym uwaga operatorów wózków widłowych skupia się zazwyczaj na precyzyjnym odłożeniu ładunku na poziome belki. Wystarczy jednak chwila nieuwagi, aby uderzyć w pionową ramę regału paletowego zamiast w odpowiednie światło gniazda. To właśnie ten rzadziej doceniany element całej układanki w głównej mierze decyduje o stabilności potężnych konstrukcji magazynowych. Poziome trawersy jedynie podtrzymują asortyment i utrzymują palety w zadanym miejscu. Pionowe ramy przejmują cały ciężar towaru i przekazują go bezpośrednio na posadzkę. Zrozumienie roli tych struktur pozwala inaczej spojrzeć na bezpieczeństwo codziennej pracy ze sprzętem podnoszącym.

Budowa i fizyka pracy pionowych ram magazynowych

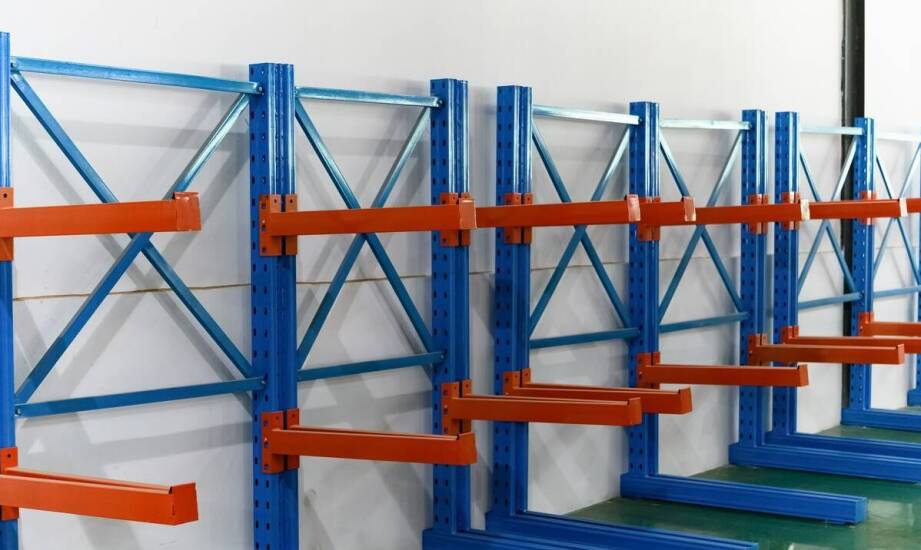

Aby zrozumieć mechanikę układu składowania, trzeba oddzielić od siebie jego kluczowe podzespoły. Pionowa rama regału zbudowana jest z dwóch stalowych słupów, które łączy ze sobą zwarta sieć stężeń poziomych i ukośnych. Taka zoptymalizowana kratownica tworzy sztywny filar odporny na odkształcenia boczne. Na samym dole słupy opierają się na metalowych stopach podstawy, przylegających ściśle do podłoża. W przeciwieństwie do płaskich półek oraz belek spinających sąsiednie elementy, pionowa struktura jest rzeczywistym szkieletem nośnym całego rzędu. Wysokość takich konstrukcji wynosi najczęściej od 2000 do nawet 13000 milimetrów, co dobrze obrazuje skalę obciążeń występujących wewnątrz hal logistycznych.

Z punktu widzenia fizyki pionowa rama kieruje skumulowane siły z belek na posadzkę. Tysiące kilogramów towaru oraz naprężenia powstające podczas manewrowania ładunkiem oddziałują na stalowe słupy. Aby proces ten przebiegał bez zakłóceń, niezbędne jest mocne zakotwienie stóp do betonowego podłoża. Bez właściwych kotew podłogowych stalowa konstrukcja traci odporność na wibracje oraz mikrowstrząsy generowane przez przejeżdżające wózki widłowe. Modułowy układ wymaga dopasowania wszystkich detali. Stojaki paletowe współpracują bezpośrednio z trawersami, tworząc w ten sposób wielopoziomowe sekcje składowania. Stalowe złącza belek wpinane są w perforację słupów, dlatego stabilność całego węzła zależy od sztywności ramy.

Właściwy dobór i montaż elementów konstrukcyjnych wpływa na bezpieczną organizację przestrzeni logistycznej. Specjaliści ze spółki Magazimm, zajmujący się obrotem używaną infrastrukturą magazynową, zwracają uwagę na konieczność poprawnego złożenia stężeń. Odpowiednio skręcona rama z rynku wtórnego zachowuje pełne właściwości nośne, o ile jej pierwotna geometria pozostaje nienaruszona.

Wpływ uszkodzeń mechanicznych na geometrię konstrukcji

Codzienna eksploatacja w środowisku przemysłowym naraża infrastrukturę na powtarzalne uszkodzenia mechaniczne. Z pozoru niegroźne wygięcia lub wgniecenia w słupach ramy zmieniają geometrię regału, co drastycznie obniża jego nominalną nośność. Słup może ulec wyboczeniu, skrętowi lub wgnieceniu czołowemu. Odkształcony element traci swoją oś symetrii, przez co siły nacisku rozkładają się nierównomiernie. Europejska norma PN-EN 15620 określa ścisłe limity dopuszczalnych odchyłek i luzów w systemach paletowych. Przekroczenie tych rygorystycznych wartości oznacza, że sprzęt wymaga natychmiastowego wyłączenia z użytku i naprawy.

Najczęstszą przyczyną deformacji są bezpośrednie kolizje z wózkami widłowymi. Dolne partie ram przyjmują uderzenia widłami lub samą masą pojazdu podczas pośpiesznego pobierania palet. Wymagające warunki pracy potęgują to ryzyko z każdym dniem. Jeśli obiekt operuje na wysokościach przekraczających sześć metrów, a wózki poruszają się w wąskich korytarzach, prawdopodobieństwo uderzenia w kluczowe elementy nośne wyraźnie rośnie. Wprawianie w ruch ciężkich ładunków generuje silne obciążenia dynamiczne. Aby zminimalizować skutki pomyłek operatorów, dolne odcinki słupów zabezpiecza się stalowymi odbojnicami przymocowanymi do podłoża.

W układach szeregowych osłabienie jednej ramy rzutuje negatywnie na całą sekcję składowania. Pojedyncze gniazdo na jednym poziomie może utrzymać do 5000 kilogramów obciążenia. Uszkodzenie stężenia ukośnego w słupie sprawia, że cały moduł staje się niestabilny. Utrzymanie idealnej geometrii każdej ramy pionowej to jedyna droga do zachowania ciągłości procesów logistycznych i uniknięcia katastrofy budowlanej.

Faktyczny stan pionowych struktur nośnych wprost definiuje możliwości dalszego rozwoju systemu magazynowego. Tylko w pełni sprawne ramy pozwalają na bezpieczną rozbudowę ciągów regałowych, ich ewentualne przeniesienie do innej hali czy dodanie nowych poziomów nośnych. Zgodnie z wytycznymi normy PN-EN 15635, infrastruktura wymaga regularnych przeglądów eksperckich, które szczegółowo weryfikują kondycję każdego słupa. Skrupulatna ocena stanu technicznego daje pewność, że odpowiednio zmontowane konstrukcje będą bezawaryjnie wspierać przepływ towarów przez wiele kolejnych lat.
