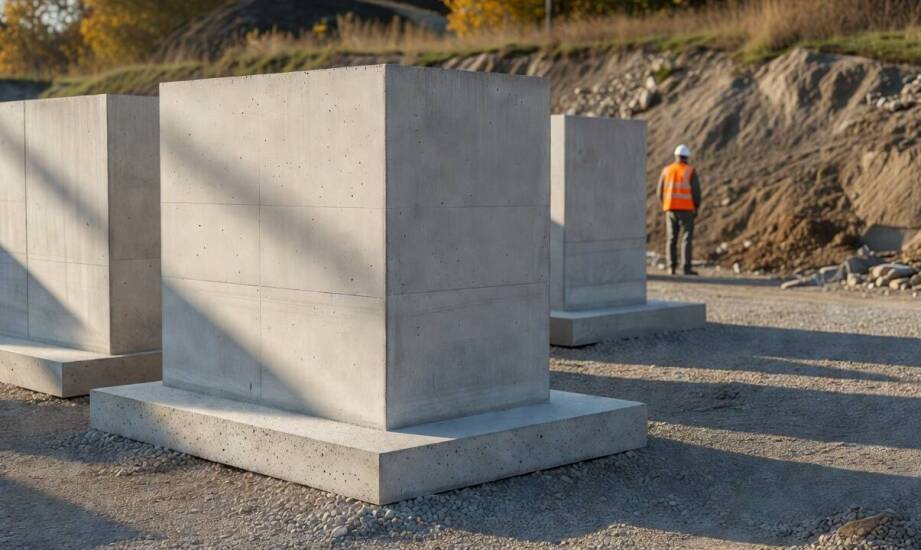

Dobór geometrii dla prefabrykatów oporowych — od czego zależy wymiar stopy i grubość elementu pionowego

Opieranie się wyłącznie na standardowych katalogowych tabelach wymiarów przy planowaniu stabilizacji skarp niesie za sobą poważne ryzyka konstrukcyjne. Katalogi zazwyczaj zakładają optymalne, uśrednione warunki gruntowe oraz wyłącznie statyczne obciążenia masą ziemi. Całkowicie pomijają tym samym kluczowe zmienne lokalne spotykane na placach budowy. Zmienna spójność podłoża, niespodziewane cieki wodne czy specyficzne nachylenie terenu potrafią drastycznie zmienić wektory sił. Zastosowanie standardowego elementu w tak niejednorodnym środowisku bardzo często skutkuje brakiem wymaganej stateczności. Prowadzi to do powolnych przesunięć betonu, głębokich pęknięć strukturalnych, a w skrajnych przypadkach do całkowitego osunięcia się zabezpieczanej skarpy w trakcie wieloletniej eksploatacji.

Parcie gruntu a wymagana szerokość podstawy

Główną siłą oddziałującą na elementy powstrzymujące osuwanie się ziemi pozostaje parcie czynne gruntu. Wektor tej siły naciska poziomo na pionową część prefabrykatu i dąży do jego obrotu wokół przedniej krawędzi stopy. Konstruktorzy obliczają tę wartość wykorzystując założenia teorii Rankine’a lub Coulomba. Współczynnik parcia czynnego zależy tam bezpośrednio od kąta tarcia wewnętrznego samego gruntu oraz kąta nachylenia naziomu. Zwiększone parcie wymaga zaprojektowania adekwatnie szerszej stopy. Mechanika budowli wymaga, aby moment stabilizujący wynikający z ciężaru betonu trwale przewyższał moment wywracający. Szerokość podstawy wynosi zazwyczaj od 40% do 70% całkowitej wysokości muru, jednak każdy trudny przypadek inżynieryjny wymusza indywidualne przeliczenie tych proporcji.

Obecność wód gruntowych drastycznie modyfikuje podstawowe wytyczne projektowe dla grubości ścianek. Gromadząca się woda generuje potężne parcie hydrostatyczne, co wymusza pogrubienie przekroju żelbetowego oraz stworzenie wydajnych systemów drenażowych. Stopień spójności podłoża determinuje z kolei opór bierny, który fizycznie zapobiega ślizganiu się całego bloku. Grunty silnie spoiste pozwalają na odlewanie smuklejszych przekrojów, podczas gdy podłoża sypkie potrzebują masywniejszych fundamentów. Geometria zależy również od parametrów klimatycznych. Na Mazowszu strefa przemarzania sięga 1,0 metra w głąb ziemi. Inżynierowie z firmy Prefton projektują posadowienie podstawy zawsze poniżej tej granicy. Chroni to budowlę przed niszczącymi siłami wysadzinowymi, które mogłyby wygenerować nieprzewidziane momenty zginające wypychające fundament do góry.

Wpływ obciążeń drogowych na strefę węzłową

Infrastruktura zlokalizowana w pobliżu tras komunikacyjnych musi bezpiecznie znosić duże siły uderzeniowe. Ciężki ruch drogowy generuje obciążenia dynamiczne klasy pierwszej, których wartość normatywna wynosi 5 kN/m². Dodatkowe wibracje i ciągły nacisk kół potęgują poziome parcie ziemi na pionową płytę betonu. Wymusza to zauważalne wydłużenie stopy fundamentowej lub znaczne pogrubienie otuliny zbrojenia. Zbrojone ściany oporowe typu l sprawdzają się w trudnych warunkach komunikacyjnych dzięki swojej geometrii. Asymetryczny kształt litery L pozwala na wykorzystanie ciężaru nasypanej ziemi do dociążenia stopy i samoistnej stabilizacji elementu.

Dystrybucja naprężeń wewnątrz struktury żelbetowej zależy w dużej mierze od ukształtowania terenu tuż za murem. Nachylenie naziomu pod kątem większym niż zero stopni skokowo podbija współczynnik parcia czynnego. Rodzaj użytego materiału zasypowego również odgrywa ogromną rolę w fizyce budowli. Kruszywa o wysokim kącie tarcia wewnętrznego potrafią naturalnie zredukować siłę napierającą na zbrojenie, odciążając tym samym sam prefabrykat.

Bez względu na rodzaj gruntu, największe momenty zginające uderzają zawsze w strefę węzłową, czyli twarde połączenie stopy z elementem pionowym. Skupia się tam całe ramię siły wywracającej konstrukcję. Projektanci stosują w tym punkcie maksymalne zagęszczenie zbrojenia nośnego. Wymaga to najczęściej zabetonowania gęstej, podwójnej siatki prętów stalowych o zwiększonym przekroju. Zbyt rzadkie zbrojenie w tym newralgicznym narożniku prowadzi do szybkiego przekroczenia nośności betonu na rozciąganie, co kończy się pęknięciami u samej podstawy muru.

Precyzyjny dobór geometrii masywnych elementów betonowych stanowi bezwzględną podstawę bezpieczeństwa w każdym wymagającym projekcie inżynieryjnym. Oparcie się na rygorystycznych wyliczeniach parcia, uwzględnienie naporu ukrytych wód gruntowych oraz respektowanie stref przemarzania warunkują długofalową stateczność. Skrupulatna analiza wibracji drogowych i mocne zbrojenie stref największych naprężeń to jedyna droga do stworzenia trwałej infrastruktury. Architektura oporowa nie wybacza uogólnień, dlatego każda grubość trzonu i długość stopy musi wynikać z chłodnej oceny mechaniki lokalnego podłoża.
