Jak krzywa pracy wentylatora pokazuje realną wydajność i poziom hałasu instalacji

Wentylator o imponującej wydajności podanej na pierwszej stronie karty katalogowej potrafi w rzeczywistej instalacji dostarczać znacznie mniej powietrza, pracując przy tym dużo głośniej, niż zakładał projekt wstępny. Przyczyną takiej sytuacji jest zazwyczaj wzrost oporów przepływu w sieci kanałów, rozdzielaczach i elementach dodatkowych, który weryfikuje teoretyczne założenia producenta. W codziennej praktyce hurtowej HTS Polska często spotykamy się z sytuacjami, w których urządzenie dobrane wyłącznie na podstawie nominalnego przepływu powietrza nie radzi sobie z realnym obciążeniem rozbudowanego systemu. Zrozumienie zasady działania krzywej pracy to skuteczny sposób na uniknięcie kosztownych problemów z niewydolną wymianą powietrza w obsługiwanym budynku. Inwestycja w zaawansowane jednostki mija się z celem, jeśli ich potencjał zostanie zdławiony przez nieprzemyślany układ dystrybucji strugi.

Jak wyznaczyć rzeczywisty punkt pracy wentylatora?

Rzeczywisty punkt pracy powstaje dokładnie w miejscu, w którym charakterystyka spiętrzenia wentylatora przecina się z krzywą oporów konkretnej instalacji rurociągowej. Tylko ten jeden, specyficzny punkt na wykresie pokazuje faktyczny przepływ powietrza w panujących warunkach fizycznych. Producenci najczęściej eksponują maksymalną wydajność przy zerowym sprężu, co stanowi wartość laboratoryjną, fizycznie niemożliwą do osiągnięcia po podłączeniu rur, anemostatów oraz czerpni dachowych.

Krzywa oporów sieci instalacyjnej opisuje precyzyjnie matematyczną zależność narastającego oporu od zwiększającego się przepływu strugi. Analizując szczegółową kartę techniczną, inżynier lub instalator musi odczytywać wydajność przy określonym sprężu roboczym, sprawdzając jednocześnie przewidywany pobór prądu elektrycznego. Niezwykle istotnym parametrem pozostaje także poziom akustyczny emitowany przez obudowę i do kanału, określony dokładnie w badanym punkcie roboczym. Gdy opory w układzie rosną ze względu na geometrię trasy, punkt pracy przesuwa się w lewo i w górę krzywej, co oznacza nieuchronny spadek ilości tłoczonego powietrza oraz wyraźny wzrost ciśnienia statycznego.

Porównanie tych trzech kluczowych parametrów pozwala wiarygodnie ocenić, czy wybrane urządzenie utrzyma zakładany wydatek bez generowania nadmiernego hałasu w pomieszczeniach użytkowych. Doświadczeni wykonawcy systemów HVAC doskonale wiedzą, że charakterystyka aerodynamiczna wirników rzadko bywa liniowa. Urządzenie pracujące na skrajnych obrotach traci drastycznie na efektywności energetycznej. Dobra praktyka inżynierska nakazuje zostawienie minimum kilkunastu procent rezerwy na krzywej ciśnienia dyspozycyjnego, co pozwala bezpiecznie skompensować ewentualne niedokładności montażowe lub późniejsze zanieczyszczenie filtrów.

Wpływ komponentów sieci na ostateczne parametry układu

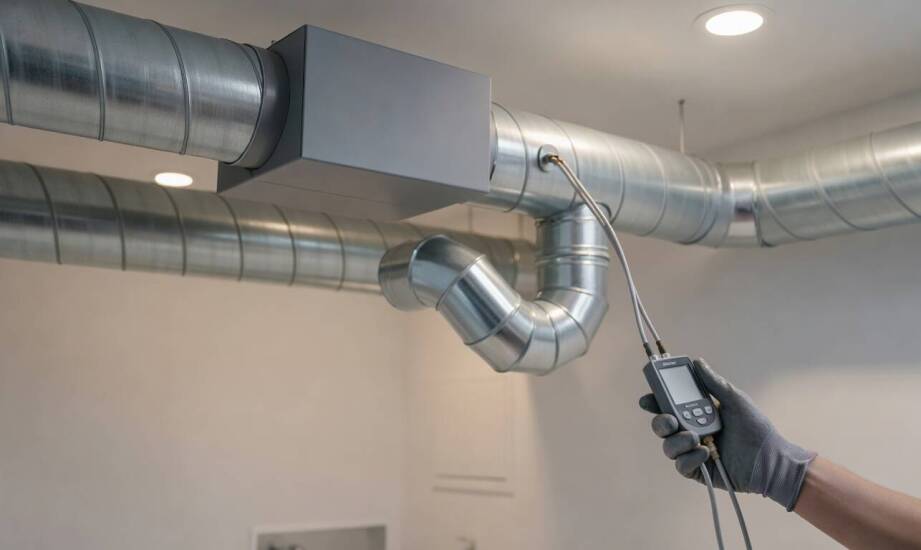

Każdy fizyczny element zamontowany w trasie dystrybucji powietrza podnosi opór aerodynamiczny całego rozpatrywanego systemu. Całkowita długość rur spiralnych, ostre kolana tłoczne, puszki rozprężne, tłumiki akustyczne oraz gęste wkłady zwiększają sumaryczne opory liniowe i miejscowe, zmuszając napęd do znacznie cięższej pracy. Ciągły wzrost tego parametru przesuwa punkt roboczy w stronę niższej wydajności, podnosząc głośność pędzącej strugi. W rezultacie nieoptymalnie dobrane wentylatory wentylacyjne muszą pracować przy maksymalnych dopuszczalnych obrotach, co generuje uciążliwy, niskoczęstotliwościowy szum w kanałach nawiewnych. Systematyczne serwisowanie centrali i wymiana filtrów zapobiega drastycznemu przesuwaniu się punktu pracy w niekorzystne rejony wykresu.

Różne zaawansowane konstrukcje wirników odmiennie reagują na dynamicznie rosnące opory tłoczenia. Klasyczne modele osiowe zapewniają bardzo wysoki przepływ przy zachowaniu niskiego sprężu, co sprzyja cichej pracy w prostych, krótkich układach wyciągowych o małych stratach ciśnienia. Mocniejsze konstrukcje kanałowe, wyposażone z reguły w wydajne wirniki promieniowe, świetnie radzą sobie z rozbudowanymi sieciami dzięki wymuszonej zmianie kierunku strugi. Generują one jednak zauważalnie więcej szumu własnego z powodu silnych zawirowań powietrza wewnątrz obudowy.

Obecny standard branżowy zdecydowanie faworyzuje jednostki napędzane bezszczotkowymi silnikami elektronicznie komutowanymi. Napędy w technologii EC oferują bezstopniową regulację obrotów i radykalnie niższe zużycie energii elektrycznej w całym dostępnym zakresie badanej krzywej. Pozwalają inżynierom na niezwykle precyzyjne dostrojenie wydatku już po zakończeniu montażu rurociągów, zachowując wysoką kulturę pracy akustycznej nawet przy minimalnym obciążeniu sieci.

Ostateczny dobór modułu nawiewnego do profesjonalnego układu wymiany powietrza wymaga kompleksowej analizy pełnej charakterystyki sprzętu i warunków brzegowych panujących w konkretnym obiekcie budowlanym. Imponująca wartość liczbowa widniejąca na etykiecie określa wyłącznie teoretyczne maksimum laboratoryjne, a nie faktyczne możliwości operacyjne w docelowym środowisku. Prawidłowo odczytany i zinterpretowany wykres oporów pozwala skutecznie uniknąć poważnych błędów projektowych, gwarantując inwestorowi cichą eksploatację przez kilkanaście kolejnych lat. Świadomy instalator zawsze analizuje sumaryczny wpływ całego układu rur, kształtek izolowanych i kratek końcowych, zanim wybierze docelowy model napędu.
